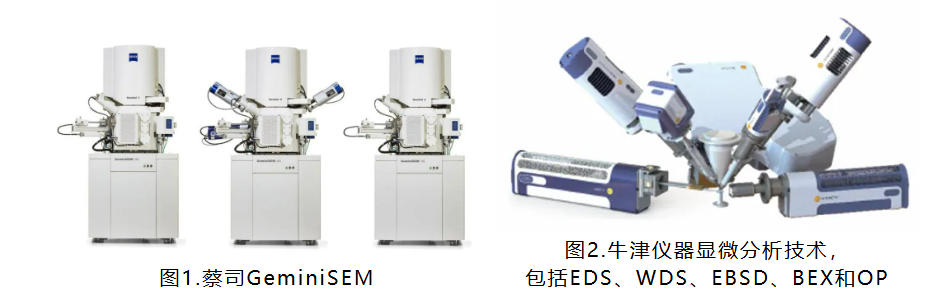

电子显微镜是半导体失效分析的核心工具，可实现从纳米级到原子级的微观结构观测，搭配能谱、波谱、电子背散射衍射等附件，还能同步完成成分、晶体结构分析，覆盖表面缺陷检测、内部结构剖析、失效原因追溯等全场景需求。

核心应用场景

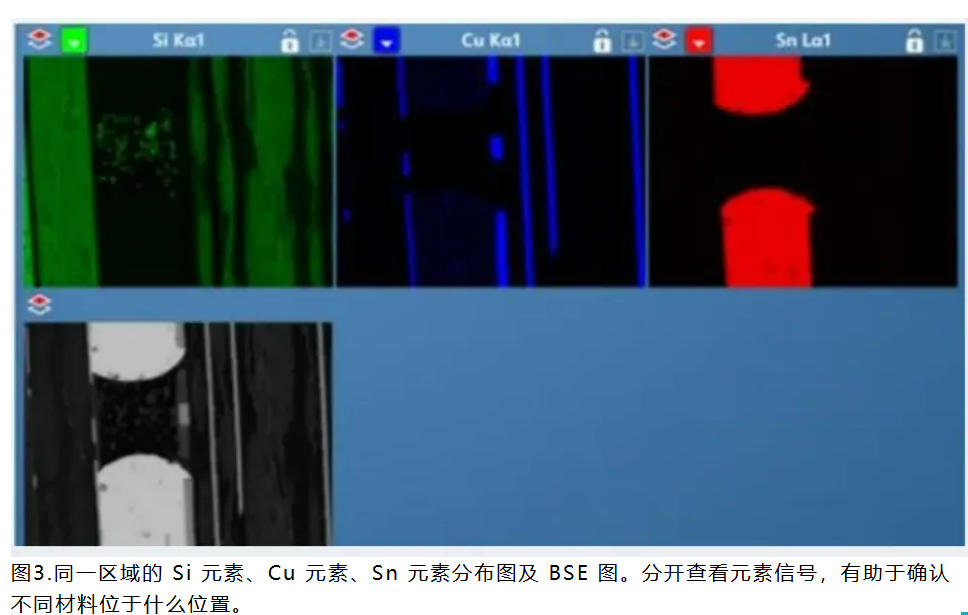

●表面与内部缺陷检测：扫描电子显微镜（SEM）分辨率可达1-2nm，可清晰观测芯片表面的金属布线断裂、晶体管破损、孔洞凸起等缺陷，搭配能谱分析（EDS）可同步分析缺陷区域的元素组成，快速判断是否存在杂质混入、元素异常等问题；透射电子显微镜（TEM）分辨率达0.1nm级，可深入观测芯片内部的晶格结构、栅氧厚度、界面质量，精准定位深层次的晶格缺陷、界面分层等失效根因。

●晶体结构与取向分析：电子背散射衍射（EBSD）附件可分析材料的晶体取向、晶粒尺寸、相分布，适用于评估芯片制造过程中的晶体质量、应力分布，以及封装材料的晶粒结构对可靠性的影响；波谱分析（WDS）可实现微区元素的高精度定性定量分析，检测痕量杂质元素，助力工艺优化。

●成分与形貌同步观测：BEX、OP等配套附件可实现形貌与成分的同步采集，提升分析效率，适用于快速筛查晶圆表面的污染物、金属迁移、氧化层缺陷等问题，为失效定位提供直观依据。

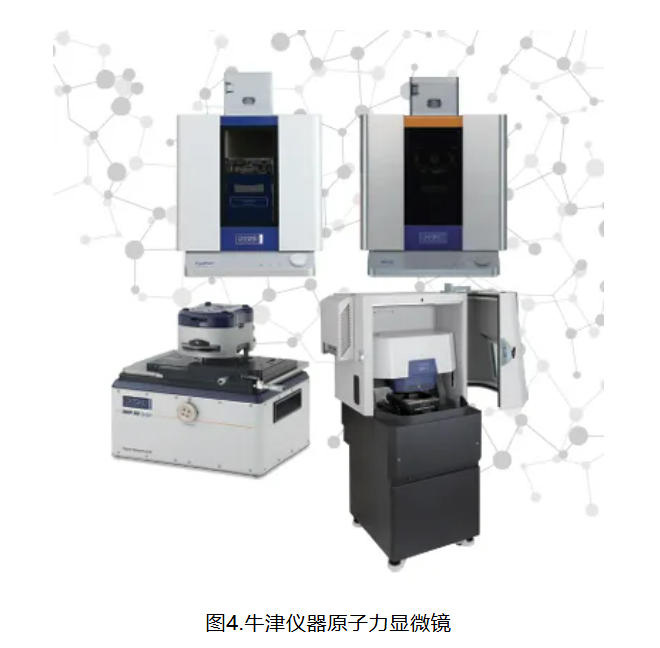

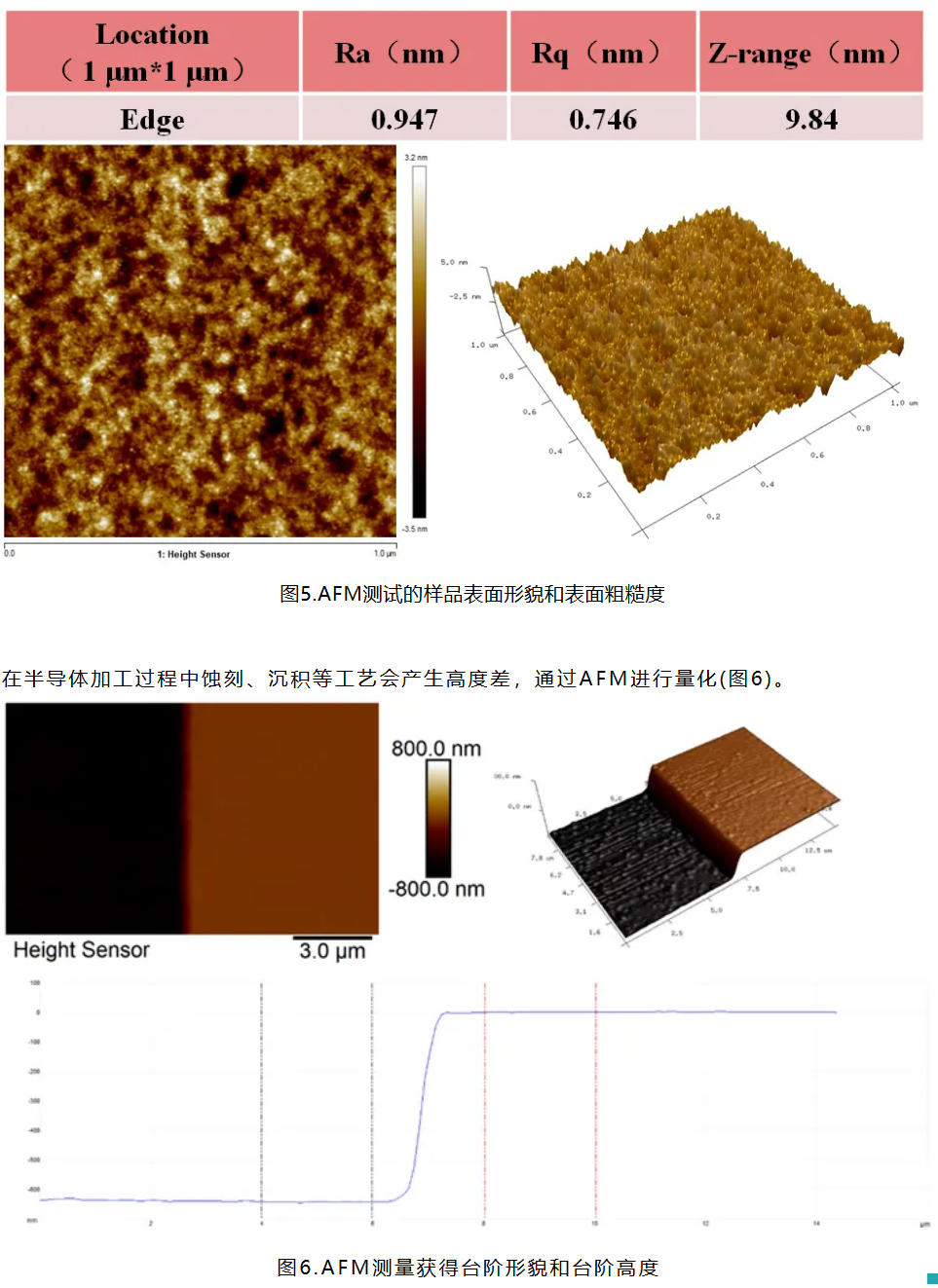

原子力显微镜（AFM）通过探测针尖与样品表面的相互作用力，可实现亚纳米级的三维形貌重构，且对样品导电性无要求，广泛适用于绝缘体、半导体及导体材料，是半导体制造中表面粗糙度、关键尺寸、电学性能表征的核心工具。

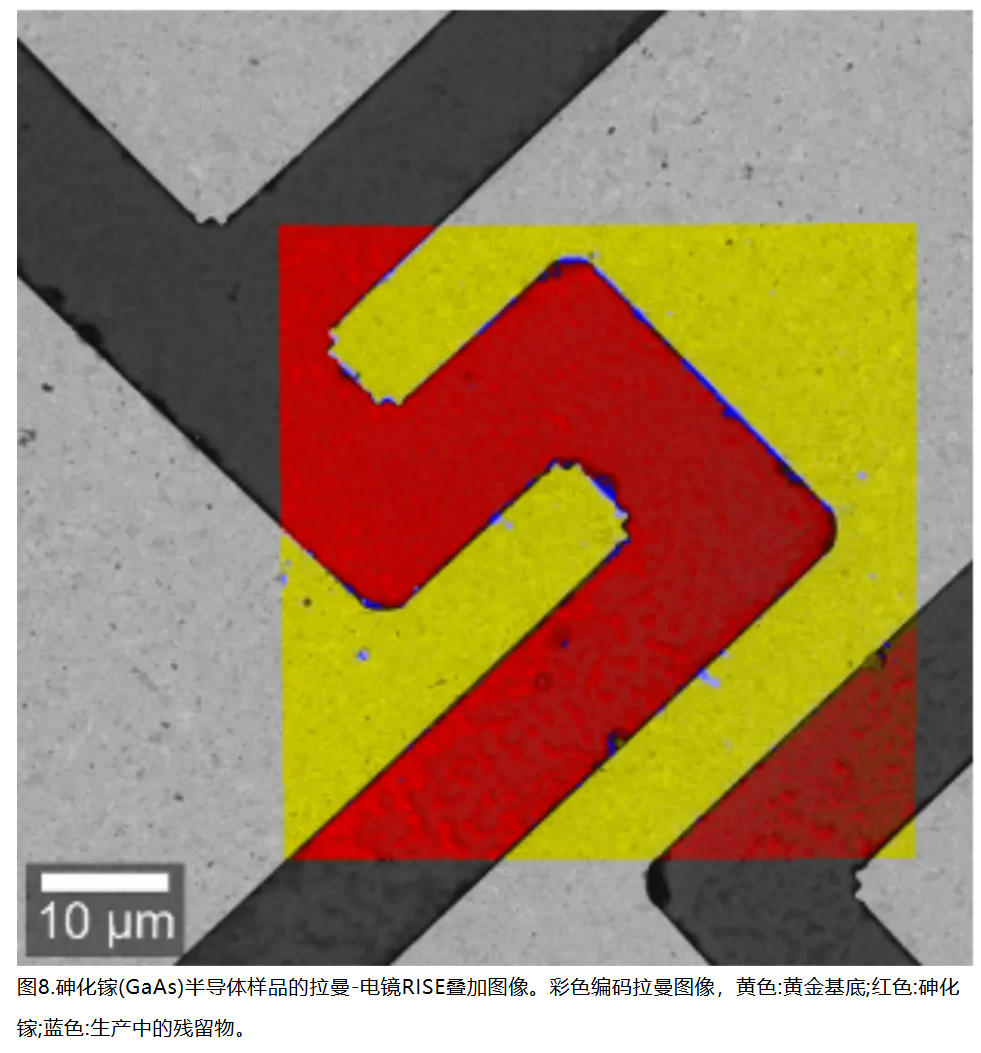

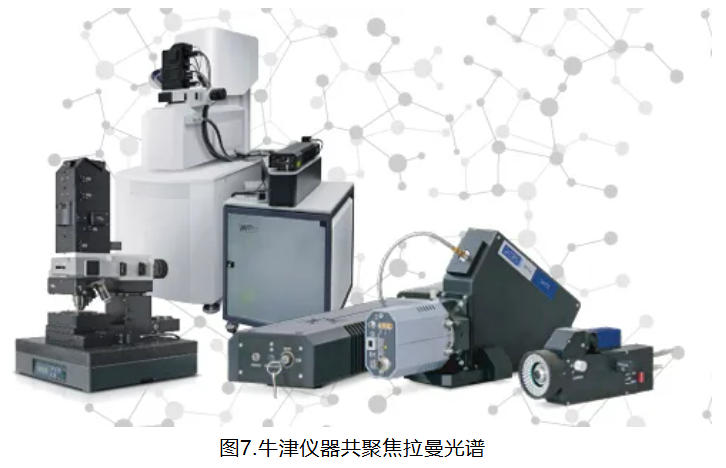

拉曼共聚焦显微镜是一种无损的分析工具，可通过拉曼光谱获取材料的化学信息、应力分布、掺杂浓度等参数，适用于半导体材料的晶体质量评估、异质结构表征、失效机理分析，尤其适合大尺寸晶圆的快速筛查。

核心应用场景

●晶圆质量监控：可大面积扫描12英寸晶圆，快速获取掺杂浓度、应力分布的均匀性数据，识别晶圆表面的缺陷区域、污染物分布，助力良率提升；对于SiC、GaN、GaAs等工业半导体材料，可精准分析其晶体质量、外延层厚度、界面层分布，评估材料性能。

●二维材料与新型半导体分析：适用于石墨烯、钙钛矿、过渡金属二硫族化合物（TMDs）等新型二维材料的层数识别、应力均匀性分析、缺陷密度评估，助力前沿半导体材料的研发与质量控制。

●失效机理分析：可通过拉曼光谱的峰位、峰强、半高宽变化，分析材料的应力变化、掺杂异常、结晶度下降等问题，追溯失效根因；结合形貌成像功能，可实现化学信息与形貌信息的同步采集，提升分析效率。

04

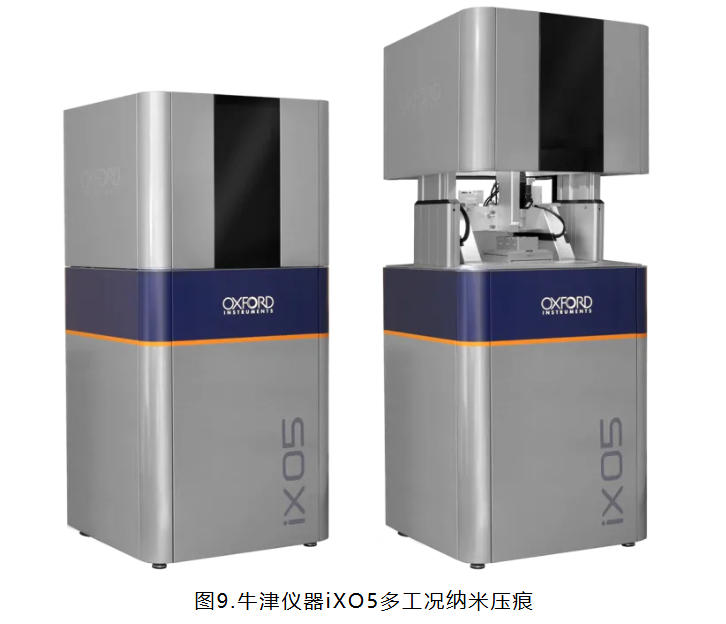

纳米压痕仪：微纳尺度力学性能测试与可靠性评估

纳米压痕仪通过金刚石压头对材料表面施加微小载荷，实时监测压入深度，可获取材料的硬度、弹性模量、断裂韧性、蠕变等力学性能参数，适用于半导体薄膜、封装材料、互连结构的可靠性评估，为工艺优化提供力学数据支撑。

核心应用场景

●薄膜与涂层力学性能测试：可测试钝化层、栅氧化层、金属互连层、底部填充胶等薄膜的硬度、弹性模量、界面结合力，评估薄膜在热循环、应力迁移下的可靠性；针对超薄薄膜，可采用AccuFilm等算法扣除基底效应，精准获取薄膜本身的力学性能。

●封装材料与焊点可靠性评估：可测试封装树脂、焊球、键合线的硬度、断裂韧性、蠕变性能，评估封装结构在温度冲击、机械应力下的可靠性，预防焊点疲劳开裂、封装分层等失效模式。

●脆性与断裂韧性分析

：通过测量硬度与弹性模量之比、断裂韧性、划痕临界载荷，可评估衬底和外延层的脆性，为半导体制造商提供反馈，减少制造过程中裂纹的产生与扩展。

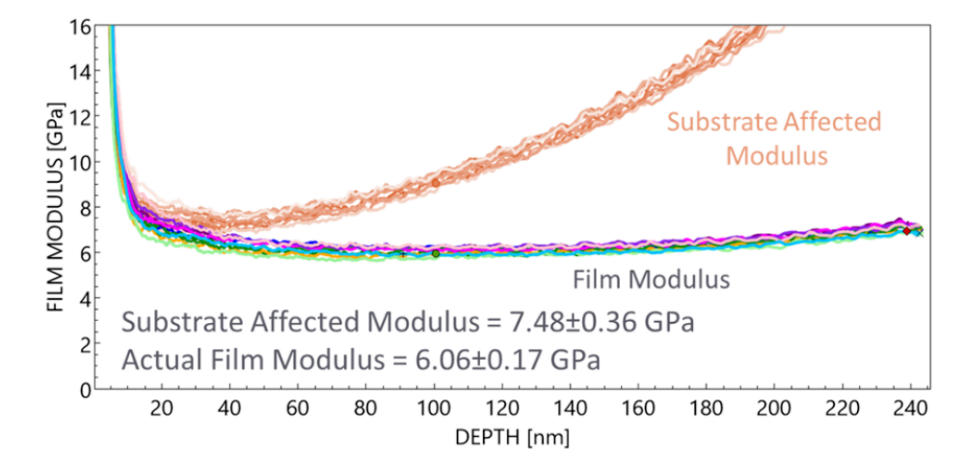

图10.硅片上厚度约500nm的low-k膜的测试结果。橙色的一组曲线是受基底影响的模量结果。其数值随深度变大而增加，这是因为基底的影响逐渐变大。

05

样品制备、耗材与配件体系：高效制样与全流程保障

样品制备是失效分析的基础环节，制样质量直接影响分析结果的准确性。上海恒奇仪器提供覆盖开封、去层、切片、抛光的全流程样品制备解决方案，搭配牛津仪器商城的丰富耗材与配件，可实现高效、精准的制样，保障分析效率。

核心产品与服务

●样品制备设备：提供聚焦离子束（FIB）、离子研磨仪、机械研磨机等设备，可实现纳米级定点切割、大面积抛光、截面制备等功能，满足SEM、TEM、EDS等分析设备的制样需求；FIB设备精度可达纳米级，适用于5nm以下先进制程的定点缺陷分析及TEM样品制备。

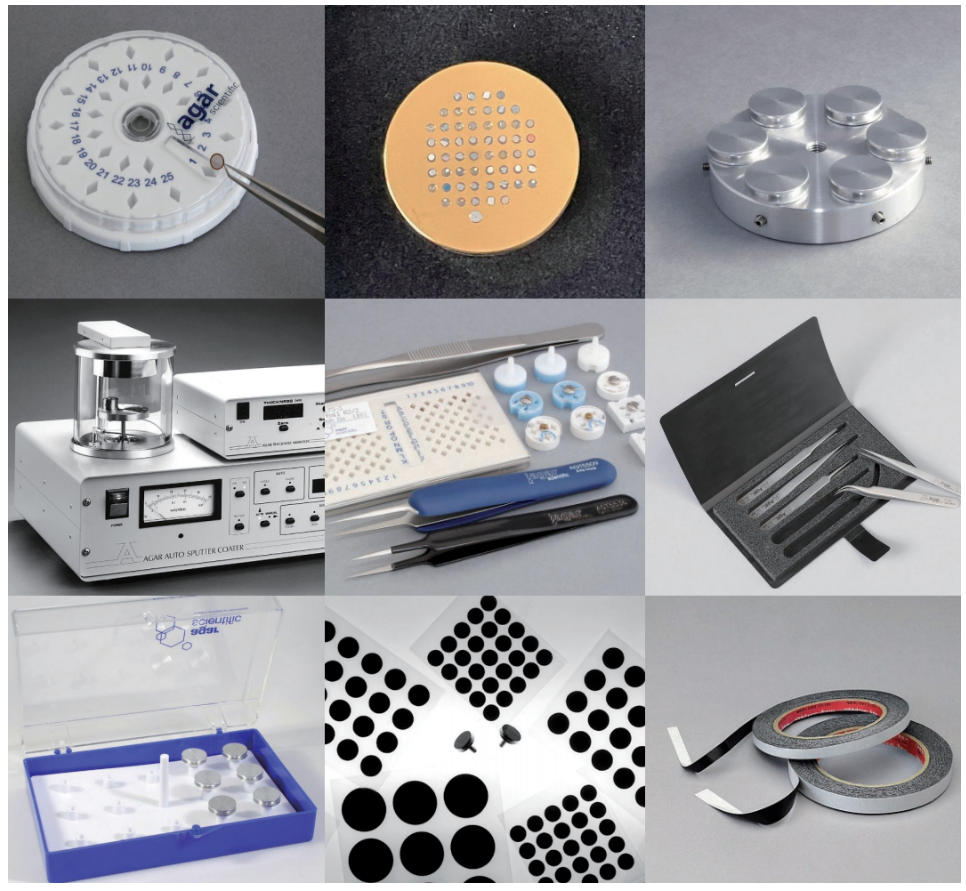

●耗材与配件：牛津仪器商城提供丰富的制样耗材，包括研磨液、抛光布、离子束源、导电胶、样品台等，覆盖制样的全流程需求；所有耗材均经过严格筛选，质量可靠，可保障制样过程的稳定性与重复性。

●制样服务：提供专业的样品制备服务，可根据客户需求定制制样方案，包括开封、去层、切片、抛光等全流程服务，制样质量符合行业标准，可大幅缩短客户的分析周期。
